Technické řešení

Pro naše cloudové služby využíváme výhradně technologické vybavení předních dodavatelů DELL a CISCO. Aby nedocházelo k výpadkům, je technické řešení postaveno na tzv. redundantní infrastruktuře, ve dvou geograficky nezávislých oblastech. Tímto opatřením zajišťujeme vysokou dostupnost a flexibilitu našich služeb, pravidelné zálohování a ochranu dat.

Schéma zapojení a použitý HW

Primární datacentrum je umístěno v administrativní budově společnosti Zoner. Zálohovací a replikační software, pro tzv. off-site zálohování a Disaster Recovery (záložní provoz vašich systémů), se nachází v sekundárním datovém centru Kovoterm na ulici Cejl v Brně.

Spojení je zajištěno optickým okruhem s dvěma fyzicky nezávislými trasami tak, aby bylo garantováno spojení lokalit i při přerušení jednoho z optických propojů. Konektivitu obstarávají dva různí dodavatelé, jeden je připojen v primárním a druhý v sekundarním datacentru.

Současně jsme členem brněnského peeringového uzlu BR-IX, který využíváme pro přímý peering s řadou významných IT subjektů v rámci České republiky i Slovenska.

Routing a přebírání konektivity probíhá na dvou 10Gbit routerech CISCO. Jako páteřní switche v primárním datacentru jsou použity 25Gbit konvergované switche Dell, spojené 2x 100Gbit propojem. Zbytek LAN a SAN infrastruktury i optický okruh využívá 10Gbit linky, s plánovaným přechodem na 25Gbit. Na páteřní switche jsou napojena jednotlivá blade chassis a iSCSI disková pole.

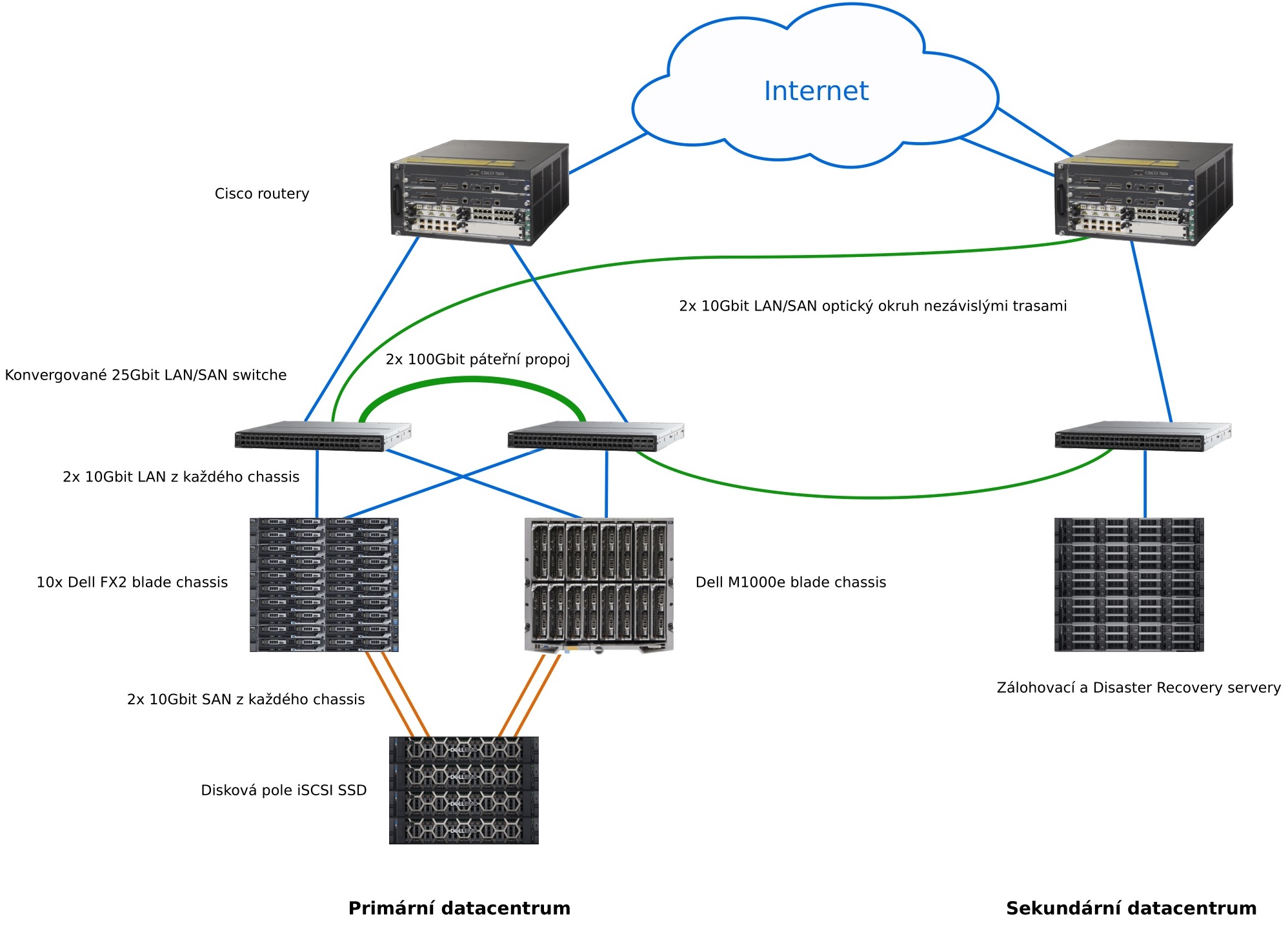

Datacentrum - schéma zapojení

Mapa připojení společnosti Dial Telecom (mapa sítě)

Mapa připojení společnosti UPC (mapa sítě)

Lokality datacenter

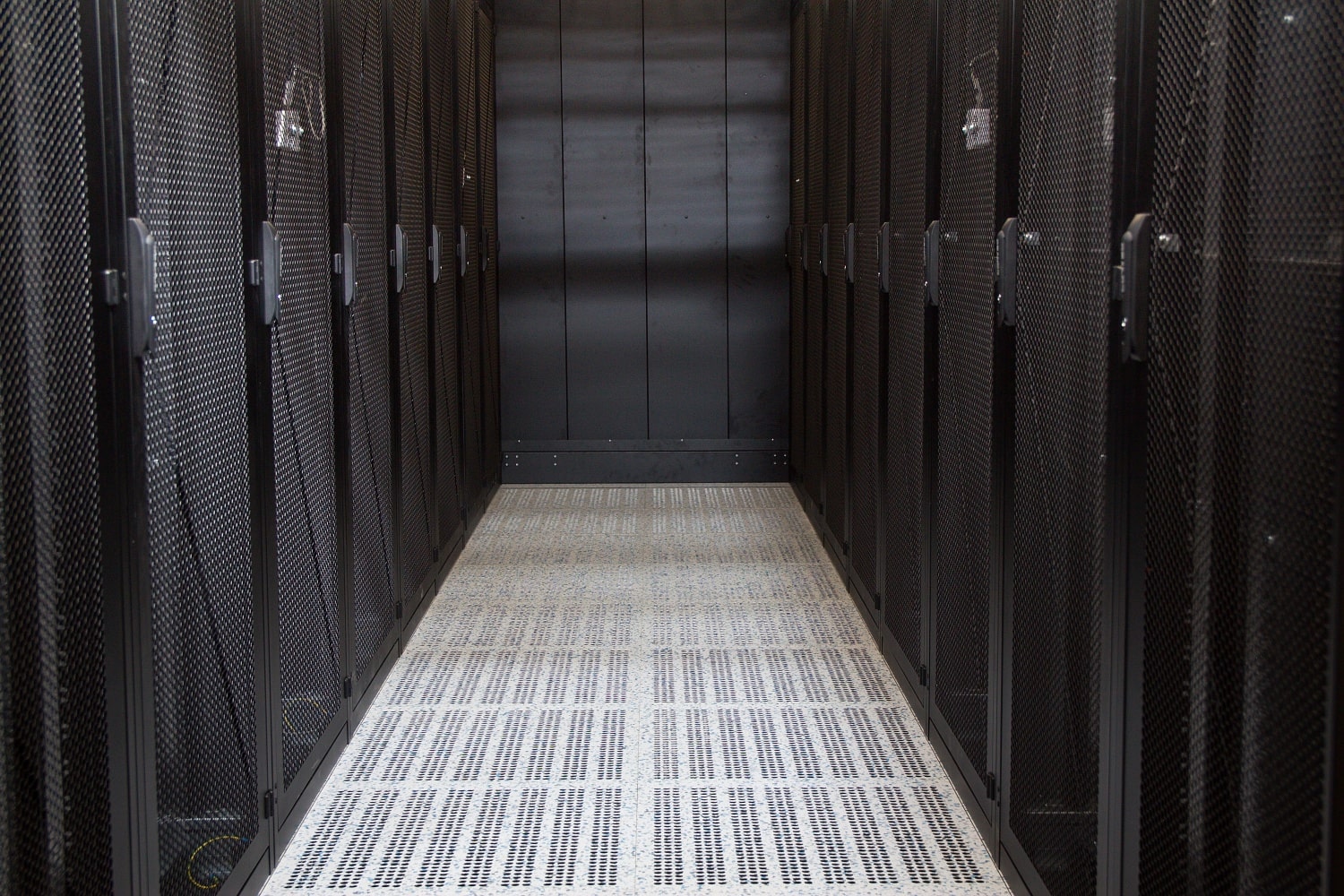

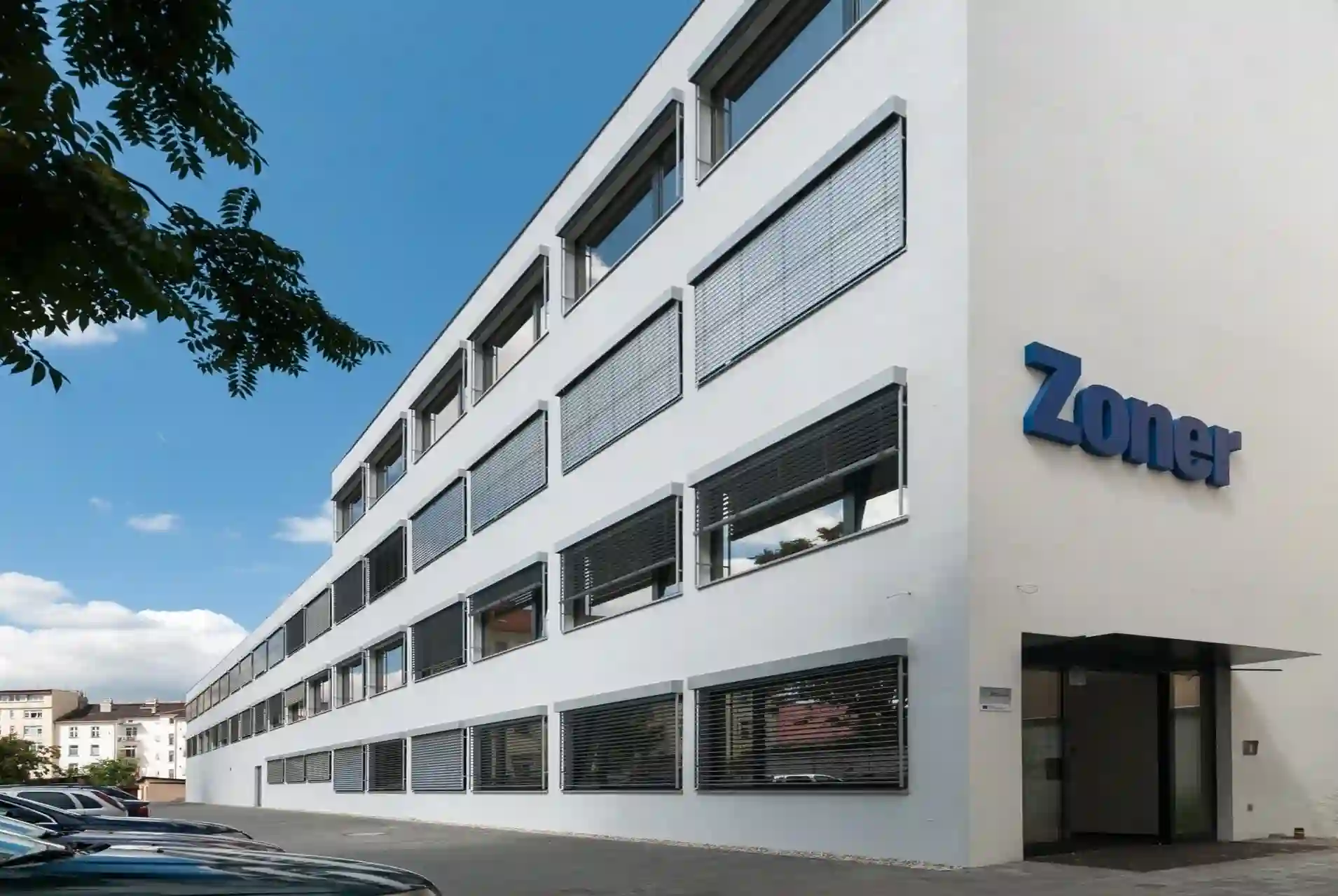

Datové centrum Brno, Nové sady (Zoner DC)

  • Umístění jednotlivých serverů nebo do racku
  • Zálohová konektivita od dvou poskytovatelů
  • Prostory nepřetržitě klimatizovány
  • Připojení přes reboot zásuvky s možností vzdáleného restartu

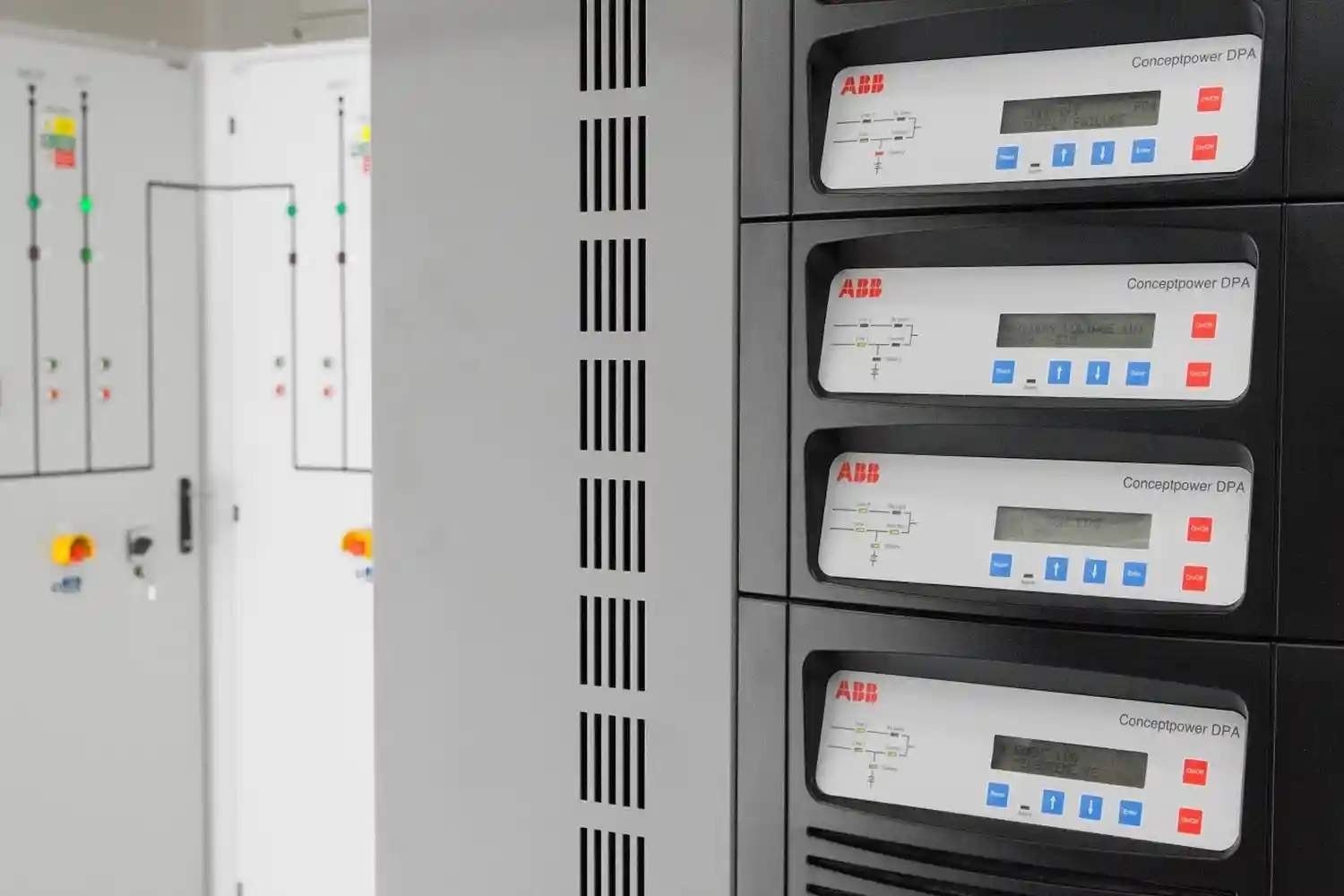

  • Napájení zálohováno přes systém UPS
  • Fyzická i elektronická ostraha 24 hodin denně
  • Nepřetržitý přístup k serveru 365 dní v roce

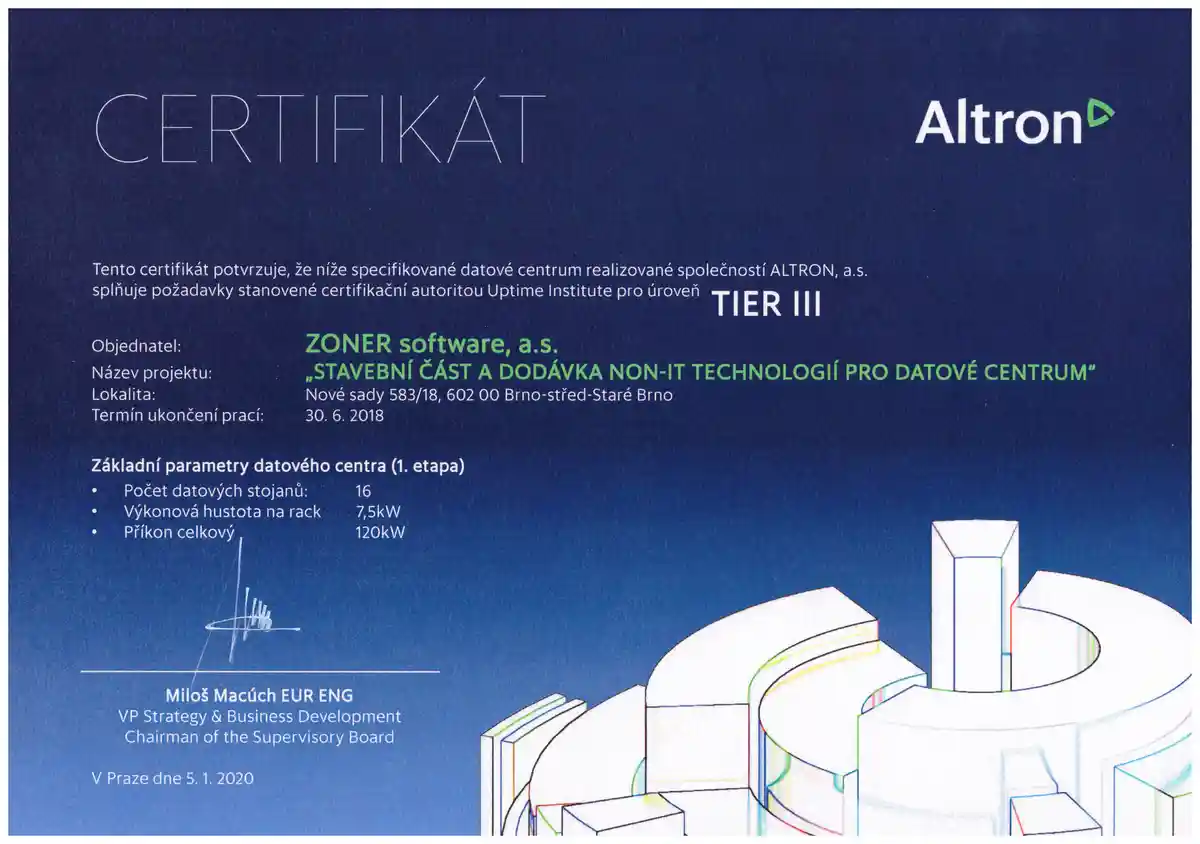

  • Klasifikace Tier III
  • Provozovatel DC - ZONER software, a.s.

Green Provider

Datové centrum Brno, Cejl (Kovoterm)

  • Umístění jednotlivých serverů do racku
  • Prostory jsou nepřetržitě klimatizovány
  • Připojení přes reboot zásuvky s možností vzdáleného restartu
  • Napájení zálohováno přes systém UPS a následně přes diesel agregát
  • Fyzická i elektronická ostraha 24 hodin denně
  • Nepřetržitý přístup k serveru 365 dní v roce
  • Klasifikace Tier II
  • Provozovatel DC - společnost Kovoterm - služby Brno, a.s.

Datové centrum Praha, Vinohradská (Casablanca)

  • Umístění jednotlivých serverů do racku
  • Prostory jsou nepřetržitě klimatizovány
  • Připojení přes reboot zásuvky s možností vzdáleného restartu
  • Vlastní trafostanice
  • UPS systémy pro překlenutí kratších zakolísání sítě zapojené v systému n/n+1
  • Fyzická i elektronická ostraha 24 hodin denně
  • Uzamykatelné stojany a boxy
  • Zákaznická podpora 24/7
  • Klasifikace Tier III
  • Provozovatel DC - společnost Casablanca INT, s. r. o.

Výpočetní výkon

Výpočetní výkon cloudových služeb je zajištěn blade servery Dell/EMC v následujících konfiguracích:

Servery

  • 1. Dell FX2 blade servers - řešení sestavené z deseti 2U chassis po čtyřech serverech, modely PowerEdge FC630 a FC640. Každý blade server je osazen dvěma CPU Intel Xeon (8 jader 3.2 GHz nebo 20 jader 2.4 GHz, dle typu využití) a 256 GB RAM.
  • 2. Dell M1000e blade servers - 10U chassis se servery PowerEdge M710HD v konfiguraci 2x CPU Intel Xeon, 6 jader, 2.6 GHz a 192 GB RAM.
  • Jednotlivá blade chassis jsou napojena na LAN a SAN sítě redundantními 10Gbit linkami.

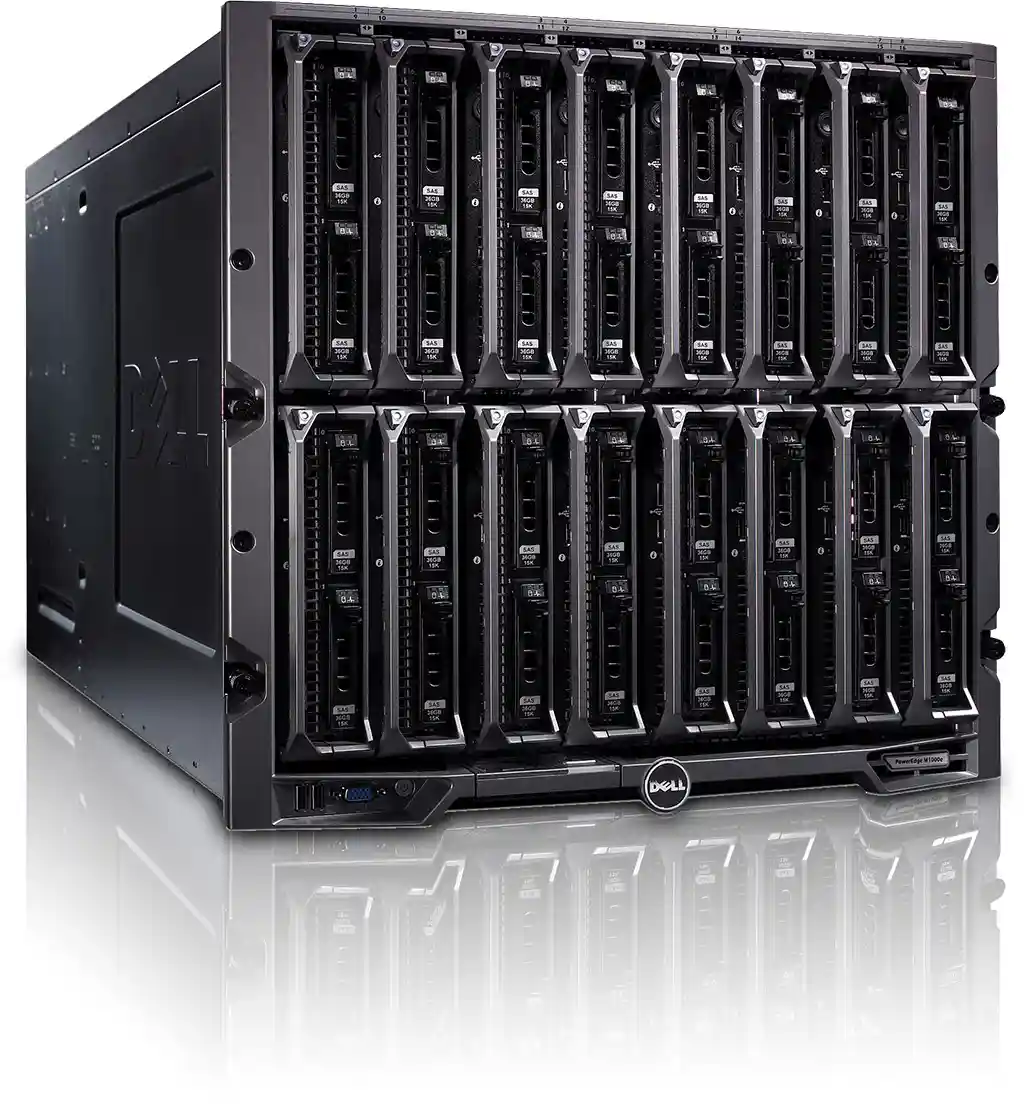

Blade server DELL PowerEdge M1000E

Disková úložiště

  • 1. Disková pole Dell SSD iSCSI – celkem 224 enterprise SSD disků 2U storage serverech o souhrnné kapacitě přibližně 200 TiB.
  • 2. Disková pole Dell EqualLogic PS6010XV a PS6010E na klasických SAS HDD (postupně vyřazovány z provozu a nahrazovány novými SSD disky).
  • Každé 2U diskové pole je připojené do SAN sítě dvěma 10Gbit linkami, s možností rozšíření na 4x 10Gbit.

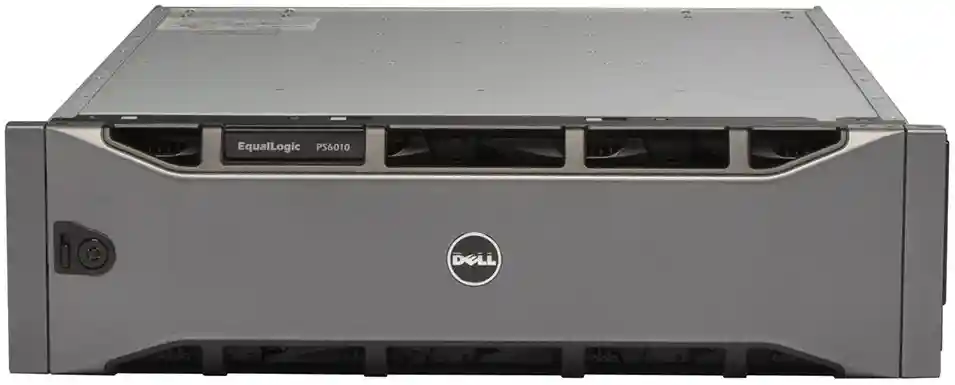

Diskové pole Dell EqualLogic PS6010XV Diskové pole Dell EqualLogic PS6010XV
